시리얼 통신 시 오실로스코프로 char 확인하는 방법

2023. 4. 12. 21:23· Embedded system

시리얼 통신을 하다보면 오류가 나곤 하는데 어디서 오류가 나는지 확인하고 싶을 때가 있다.

그럴때 오실로스코프로 파형을 찍어서 1,0을 직접 확인할 필요가 있는데, 이때 주의해야 할 점이 있다.

(참고로 나는 RS485 통신을 사용했다. )




putty나 teraterm 등으로 문자를 보낸 부분을 오실로스코프로 찍어보면 파형이 나온다.



처음에 나는 '1'을 보내서 Hex(16진수)로 확인하면 0000 0001 이렇게 파형이 찍힐 줄 알았다.

하지만 내가 보낸 건 숫자 '1'이 아닌 문자 '1'이었고, 이를 아스키코드표에서 찾아보면 16진수로 0x31, 2진수로 0011 0001이다.

구글에 검색했을 때 많이 나오는 표를 가져왔다.



그리고 또 주의해야 하는 게 파형이 0011 0001로 순서대로 나오는 게 아니라는 것이다.

통신 인터페이스에 따라 MSB(큰 bit부터), LSB(작은 bit부터) 중 어떤 게 먼저 나오는지 확인하고, 파형을 살펴봐야 한다.



또한, 1byte 이상을 파형으로 확인할 땐, Start bit와 stop bit를 잘 확인해야 한다.

말로만 설명하면 무슨 말인지 이해가 안 될 테니 그림을 보겠다.

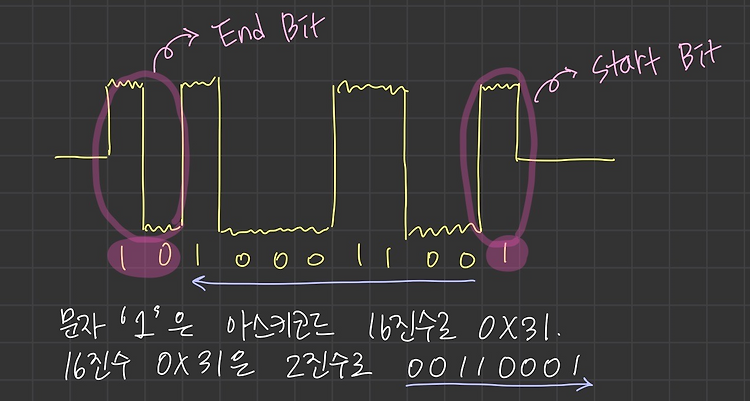

'1'을 보냈을 때 실제로 오실로스코프에 나온 파형을 노란색 선으로 그린 것이다.

8개의 data bit가 LSB순서로 찍힘을 알 수 있다.

또한, data bit가 나오기 전 start bit로 10이 나오고 data bit가 끝났을 때 stop bit로 1이 나옴을 확인할 수 있다.



다음은 '13'을 보냈을 때 나온 파형이다.

여러 문자를 보내면 저렇게 data bit가 한 번 끝날 때마다 다시 start bit(10)가 나온다는 걸 확인할 수 있다.

마찬가지로 모든 통신이 끝나면 stop bit로 1이 나온 걸 볼 수 있다.



참고로 내가 데이터를 보낼 때 설정한 환경은 다음과 같다.

혹시 통신이 잘 되지 않는다면 baud rate는 맞게 설정했는지, data bits, parity, stop bits, handshaking는 어떻게 설정했는지 다시 한번 확인해 보자.






번외)

문자형이 아닌 Hex를 보내고 싶을 때

윈도우: realterm

리눅스: cutecom
